Для надежной работы компрессора требуется специальное масло, которое подается к трущимся парам холодильного компрессора, поэтому важно следить за такими параметрами как температура и давление масла.

  Масло в холодильном компрессоре имеет следующие функции:

- смазка (cлужит для уменьшения трения в механических узлах, путём разделения механически взаимодействующих поверхностей);

- очистка (поддержание чистоты трущихся поверхностей и предотвращение абразивного износа);

- охлаждение;

- уплотнение (снижение перетечки хладагента из камеры сжатия в картер);

- снижение уровня шума.



 В полугерметичных компрессорах Belief, реализованы два типа смазки:

1.  в компрессорах BS-SH-2L2-13E...BS-SH-4H20-56E разбрызгиванием при помощи вращающегося диска специальной  формы закреплённого на валу;

2. в компрессорах BS-SH-4L15-73E...BS-SH-S6L30-151E при помощи масляного насоса.



Все полугерметичные компрессора Belief c масляным насосом поставляются с дифференциальным реле давления BC-DPS1. Данные реле используются в качестве предохранительных реле с целью защиты компрессоров холодильных установок от низкого давления смазочного масла.

Если давление масла падает, реле перепада давления масла останавливает компрессор через 60 секунд. Для перезапуска компрессора необходим ручной сброс, поэтому от обслуживающего специалиста требуется проверить и, в конечном итоге, устранить причину аварийного срабатывания реле и убедиться, что компрессор запускается при правильном перепаде давления масла.



Дифференциальное реле давления BC-DPS1 имеет широкий диапазон настройки разницы давления от 0.5 до 4 бар.





Схема подключения





Питающее напряжение ~ 220 - 240 В с линией заземления

Подключение к источнику питания R (подключен в нижней части KM)

«L1» Подключен к источнику питания R (может быть последовательное соединение с внешним контроллером)

«L2» Катушка контактора переменного тока

«200v» - Подключение к рабочему нулю ~220 В

«1» - Начало работы реле (от срабатывания контактора)

«3» - Лампа индикации нормальной работы реле (дифференциал давления масла в норме)

Примечание:

1. Корпус реле давления должен быть заземлён.

2. Компрессор и реле давления должны иметь защитное устройство.



Дифференциальные реле давления BC-DPS1  подходят для работы с любыми полугерметичными компрессорами с масляным насосом. Реле доступны на российском рынке, код  заказа 053916.

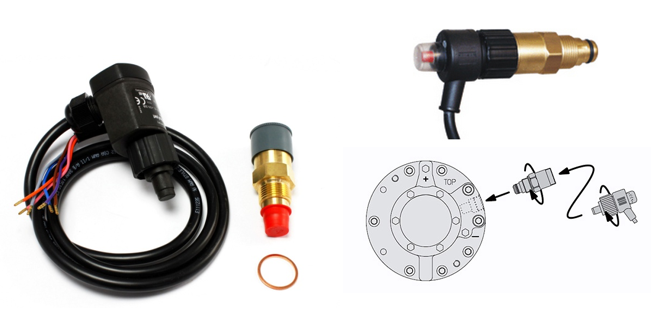

Также для полугерметичных поршневых компрессоров Belief с масляным насосом, доступна для заказа опция "Реле контроля смазки DELTA-P II", производства Kriwan.





DELTA-P II служит для контроля перепада давления масла в масляных насосах холодильных компрессоров. Для измерения перепада давления используется резьбовая часть, устанавливаемая непосредственно в корпус насоса. Таким образом, резьбовая часть соединена внутренними каналами со сторонами всасывания и высокого давления насоса.

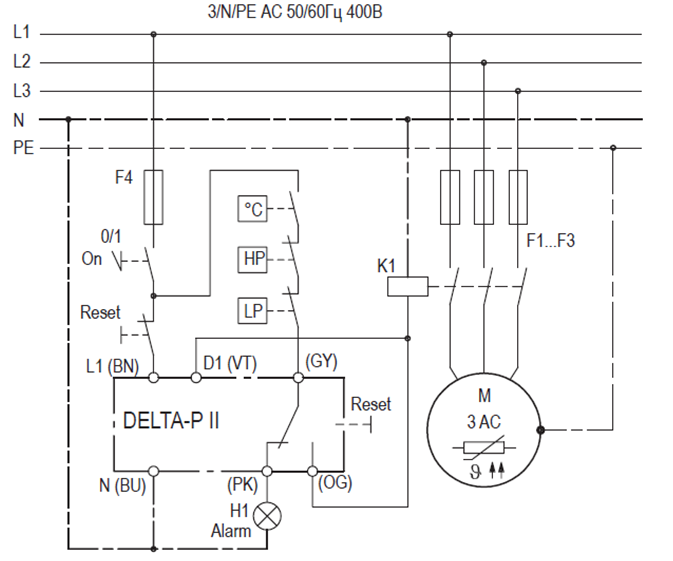

Дополнительные соединения не требуются. Электронный блок закреплен соединительным кольцом на резьбовой части и может быть снят без размыкания масляного/охлаждающего контура. После включения напряжения питания реле срабатывает с задержкой в 3 секунды. С помощью сигнала распознавания, который подается на контактор двигателя D1 (см. электрическую схему), контроль разности давлений активируется по истечении времени пускового режима. Отсутствие разности давлений приводит к блокировке включения через 90 секунд; при колебаниях разности давлений - соответственно позже (интеграция по времени).

Данная опция поставляется на российский рынок и доступна для заказа.

Код заказа: 04399837

Поставляется в комплектации: сенсор и электронная часть.
